水上浮筒上海光伏发电系统
申请日：2013-12-17
专利公开号：CN204216820U
专利权人：河南省电力勘测设计院
发明人：施红, 冯蕾, 徐荥, 李冬梅, 杨光, 张红旭, 院晓涛, 陈蓉
背景技术
目前国内光伏发电系统，有两种形式：地面上光伏发电系统；建筑物屋顶光伏发电系统。地面上光伏发电系统，要占用其他用地，涉及到土地征地，而建筑物屋顶光伏发电系统，能利用的面积有限，且光伏组件的布置常常受限。
浮筒可漂浮在水面上，具有良好的抗冲击性，防UV，防腐蚀，性能稳定，价格合理，且它对环境无害，基本不用维护。水上浮筒安装的光伏发电系统，就是将太阳能电池组件安装在水面的浮筒上，它节省了常规光伏发电系统的占地，对水源要求不高，且该系统不仅可利用天然水源为太阳能电池组件降温，提高光伏系统整体效率，还具有安装和拆卸简单、快速，对环境无害，轻巧、稳定和安全，免维护等特点。
机制原理

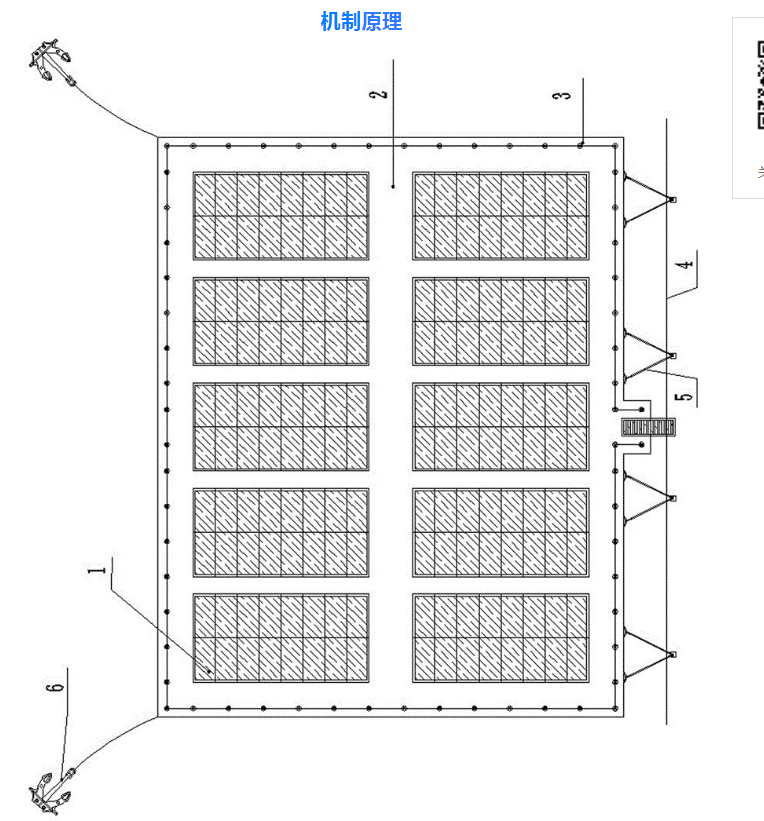

太阳能电池方阵1、模块式浮动平台2、栏杆插孔3、靠近堤岸4、牵引钢管5、水下锚6。
一种水上浮筒光伏发电系统，包括太阳能电池方阵，所述太阳能电池方阵固定在组合模块式浮动平台上。
所述太阳能电池方阵固定在组合模块式浮动平台上是指，太阳能支架插接在组合模块式浮动平台预留的栏杆插孔中。
靠近堤岸的组合模块式浮动平台由牵引钢管固定。
组合模块式浮动平台的下方设有水下锚。
采用上述技术方案的本实用新型，光伏组件在浮筒的安装组合及拆卸均十分方便，整个系统对水源无污染，不影响原水源的使用性质，可随水源水面的涨落而自动升降，且基本免维护。
专利优势
上述技术方案具有如下有益效果：
采用上述技术方案的本实用新型，光伏组件在浮筒的安装组合及拆卸均十分方便，整个系统对水源无污染，不影响原水源的使用性质，可随水源水面的涨落而自动升降，且基本免维护。
