之前的文章已经表明,阴影遮挡会严重影响发电。即使阴影只覆盖十分之一,它们也能减少90%以上的发电量!(见:光伏组件垂直和水平布置对发电的影响)
因此,在分布式光伏发电技术项目中,特别是在住宅项目中,有两个问题困扰着许多安装团队:
)光伏阵列前后有多大的空间可以保证不阻塞发电?
)当光伏阵列前方有障碍物(如护栏)时,可保持多大的空间以保证不被遮挡?

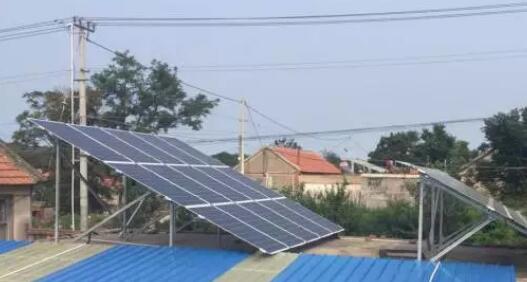

在家庭工程中,由于安装团队的技术力量不足,大量的前后排由于前后空间不足而堵塞,严重影响发电。如下所示。
前排和后排之间有多少空间?
根据《光伏电站设计规范》(GB 50797-2012)的规定:
确保冬至日9:00 - 15:00(当地真太阳时)前后左右各不遮挡,即冬至日9:00 - 15:00前后各不遮挡。
此时,前后的阵列间距可计算为:
如果前面光伏阵列的高度(屏蔽体的高度)为H,则可以实际测量H。冬至前后9:00 - 15:00(当地真太阳当空时)的距离为D,可由h计算。计算方法如下:
= sin sin + cos;
=(sin sin - sin)/ (cos cos)
数组间距D=Hcos /tan
纬度,纬度角,小时角
上述公式比较复杂,一般家庭安装人员很难计算。但是我们可以发现D与H的比值是一个固定的值,它只与项目场地的纬度有关。
= cos /tan
陶,俗称影子工程地盘比率
为便于查询,表1~5列出了项目场地纬度为10°~55°时的阴影乘法器。
举个例子,
如果某一地点的纬度为25°,根据表2,其阴影乘法器为1.5124。
根据测量,前阵/遮挡高度为2m,前后间距为2m×1.5124=3.0248m。
对于实际项目,可以增加310万美元。
如果某一地点的纬度为35.7°,由表3可知,阴影在35°和36°处的倍数分别为2.3028和2.4174。采用插值法计算出阴影在35.7°时的倍数
测量后,阵列/前遮挡高度为1.4m,前后间距为1.4m×2.383=3.336m。
实际项目可提高到340万。
